Arcade Joystick - Atari Kolu
(El Yapımı)


90'larda çocuk olanlar jetonlu atari makinelerini çok iyi bilirler.
90'lar da, şimdilerin İnternet ve Play Station Cafe'lerinin yerine Atari Salonları vardı.
Düşük Bit'li oyunlar, jeton yutan makineler...
Eski günler iyi günlerdi.
Nereden geldiyse aklıma o eski günler geldi ve sıvadım kollarımı, koyuldum işe...

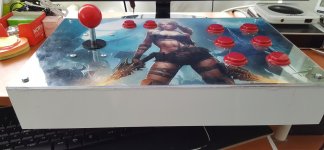

Sonunda kendi oyun makinemi yaptım.

Eski Atari Salonları'ndan bir kare...

Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Hazırlık Aşaması - Malzemeler:

Öncelikle AliExpress'ten aşağıdaki kol ve buton takımını satın aldım.
(Diğer MDF, pleski ve yapıştırıcı gibi malzemeleri yurt içinden kendi imkanlarımla temin ettim.)
Aynı malzemeleri siz de satın almak isterseniz, ilgili ilana ulaşabilirsiniz.
Yurt dışından yapacağınız alış verişlerde 30 Euro sınırını geçmezseniz,
Hiç bir vergi ödemezsiniz.
Benim siparişim 14 gün içinde kapıma kadar sorunsuz bir şekilde geldi.

Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


6 MM Beyaz Renk MDF
Kutunun yapımı için ben bu malzemeyi kullandım.
Siz farklı bir malzeme kullanabilirsiniz.
Aslında ben MDF yerine beyaz renk pleski kullanacaktım.
Ne yazık ki bu malzemeyi bulunduğum yerden temin edemedim.
(Kutu ölçüleri: 25 CM X 40 CM)


Aktivatörlü Hızlı Yapıştırıcı
Kutu yapımında 6 MM MDF kullandığım için malzeme çivi çakmaya veya vidalamaya uygun değil.
Bu nedenle birleştirme için yapıştırıcı kullandım.
(Kapalı alanlarda kullanmayınız. Sağlığa zararlıdır.)

3 MM Beyaz Renk MDF ve 3 MM Şeffaf Pleski
Bu malzemelere kol ve butonları yerleştirdim.
Delikleri her iki malzemeyi de üst üste koyarak açarsanız,
Kol ve buton yerleşimi sırasında sorun yaşamazsınız.
Dilerseniz sizde benim yaptığım gibi MDF ve pleski arasına dilediğiniz bir görseli yerleştirebilirsiniz.
Ben görseli hiç bir masraftan kaçınmayarak fotoğraf kağıdına bastırdım.
Daha kaliteli ve canlı bir görüntü için sizde benim yaptığım gibi yapabilirsiniz.
Daha fazla masraf olmasın istiyorsanız,
Baskıyı doğrudan A3 kağıdına yapabilir/yaptırabilirsiniz.
(Kullanmak istediğiniz görseli A3 botunda bir kağıda bastırabilirsiniz.)

Bally
Görseli MDF'nin üzerine yapıştırmak için Bally kullandım.
Görselin üzerini de pleski ile kapattım.
Böylece görsel üzerinde sürtünmeden kaynaklanacak aşınmayı da engellemiş oldum.
(Kapalı alanlarda kullanmayınız. Sağlığa zararlıdır.)


Somun ve Cıvata
MDF ve pleskiyi birbirine tutturmak için somun ve cıvata kullandım.
(Kolun montajı sırasında da somun ve cıvataya ihtiyacınız olacak.)


Çıta
Kart yerleşimi ve arka kapağın montajı için kalın çıta kullandım.

Beyaz Yapışkanlı Folyo
Kutunun etrafını sarmak için için Beyaz Yapışkanlı Folyo kullandım.
Beyaz renk pleski temin edebilmiş olsaydım buna hiç gerek kalmayacaktı.
Siz siz olun, daha iyi yapışması için, yapıştıracağınız yüzeye veya folyonun üzerine farklı bir yapıştırıcı sürmeyin.
Yapıştırıcı sürerseniz, folyo buruşur ve çirkinleşir.
Ortaya hoş bir manzara çıkmaz.
Yapıştırma için folyonun kendi yapışkanı yeterli olacaktır.

Silikon ve Silikon Tabancası
Butonların yerleşiminden sonra, silikonla butonları sabitledim.

Vida
Arka kapağın montajı sırasında vida kullandım.

Son düzenleme:
  • Beğen
Tepkiler: Lord Raiden

Paradox

Çalışkan üye
Yönetici
Kurucu
Moderatör
22 Ara 2016
14,502
5,646
163
www.yavuzcakar.com
Kutu Yapımı

Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.

Son düzenleme:
  • Beğen
Tepkiler: Lord Raiden

Paradox

Çalışkan üye
Yönetici
Kurucu
Moderatör
22 Ara 2016
14,502
5,646
163
www.yavuzcakar.com
Test ve Oyun Keyfi

Kolumu bilgisayarıma bağladım.
Kolun bilgisayarımın:
Denetim Masası\Tüm Denetim Masası Öğeleri\Aygıtlar ve Yazıcılar bölümünde,
Aşağıdaki gibi görünmesi gerekmektedir.
Kontroller tamam!
Şimdilik bir sorun yok gibi görünüyor.

oyunların otomatik kurulum paketlerini indirdim.

Tuş ayarları için:
Programı çalıştırdıktan sonra yönergeleri takip ederek oyunu başlattım.
Oyunun içindeyken klavyenin TAB tuşuna basarak, açılan menüden tuşların atamasını yaptım.

Artık oyun oynayabilirim.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.


Eki görüntülemek için izniniz yok! Lütfen giriş yapınız veya üye olunuz.

Son düzenleme:
  • Beğen
Tepkiler: Lord Raiden

symbazz

Çalışkan üye
Yasaklı üye
25 Ara 2016
3,806
2,404
163
54
İyi aferim ya. Bu kadar işin çokluğunda, bizi bunlara da bulaştır. Nerden gördüm. Artık oynar dururum. Valla eski anılarım depreşti. Çocukluğumuzda cebimize jetonları doldurur, doğru atari salonuna giderdik. Elimizde poşet, kola, bisküvi gibi yiyecekler olurdu. Çünkü dışarı çıkmazdık. İddialar yapardık. Hangimiz en çok puan alacak diye. Neydi o, bir helikopter vardı, sağdan soldan gemiler uçaklar ateş eder, sende onlardan kaçmaya çalışırdın. Tabii ki kenarlara çarpmazsan. Öyle geçitler vardı ki, onlarca jeton harcadım o geçitleri geçmek için. Doğru yeri ve doğru zamanı bulup patlatman gerekiyordu. Yoksa ilerleyemiyordun. Aklıma gelmiyor ama araba ve motor yarışları vardı. Aslında mekan hep aynı ama hareketi getiren, hep sağdan ve soldan sana doğru akan şekillerdi. O havayı verirdi sana. Tekken tarzı oyunlar vardı. Bir sürü oyun. Unuttum valla. O zamanlar daha zevkliydi. Hem oyun oynar sonrada evimize giderdik ve ailemizle sohbetler ederdik. Onlarla vakit geçirirdik. Şimdi tam tersi. Her yerde teknoloji var ve eve gidiyoruz ailemizden kopuğuz. Gelsin şu eski günler. Aileler tekrar dialog içinde olsun, komşular birbirine gitsin. Neyse şu 16gb paketi indirieyim bakiim.
Bindik bir alamete, gidiyoruz kıyamete. Vira bismillah.

Moderatör tarafında düzenlendi:

Paradox

Çalışkan üye
Yönetici
Kurucu
Moderatör
22 Ara 2016
14,502
5,646
163
www.yavuzcakar.com
İyi aferim ya. Bu kadar işin çokluğunda, bizi bunlara da bulaştır. Nerden gördüm. Artık oynar dururum. Valla eski anılarım depreşti. Çocukluğumuzda cebimize jetonları doldurur, doğru atari salonuna giderdik. Elimizde poşet, kola, bisküvi gibi yiyecekler olurdu. Çünkü dışarı çıkmazdık. İddialar yapardık. Hangimiz en çok puan alacak diye. Neydi o, bir helikopter vardı, sağdan soldan gemiler uçaklar ateş eder, sende onlardan kaçmaya çalışırdın. Tabii ki kenarlara çarpmazsan. Öyle geçitler vardı ki, onlarca jeton harcadım o geçitleri geçmek için. Doğru yeri ve doğru zamanı bulup patlatman gerekiyordu. Yoksa ilerleyemiyordun. Aklıma gelmiyor ama araba ve motor yarışları vardı. Aslında mekan hep aynı ama hareketi getiren, hep sağdan ve soldan sana doğru akan şekillerdi. O havayı verirdi sana. Tekken tarzı oyunlar vardı. Bir sürü oyun. Unuttum valla. O zamanlar daha zevkliydi. Hem oyun oynar sonrada evimize giderdik ve ailemizle sohbetler ederdik. Onlarla vakit geçirirdik. Şimdi tam tersi. Her yerde teknoloji var ve eve gidiyoruz ailemizden kopuğuz. Gelsin şu eski günler. Aileler tekrar dialog içinde olsun, komşular birbirine gitsin. Neyse şu 16gb paketi indirieyim bakiim.
Bindik bir alamete, gidiyoruz kıyamete. Vira bismillah.

Her zaman iş ve çalışmak olmaz.
Ara sıra başka şeylerle de alakadar olmak gerekir.
Farklı oyun kolları ve konsollar da yaptım.
Nasipse zamanla onları da paylaşacağım.
İyi oyunlar.

Son düzenleme:

braveturks

Çalışkan üye
Yasaklı üye
3 Ocak 2017
1,011
839
113
38
Hocam, büyük bir düşünürün de dediği gibi "hobileri olan insanların idealleri de vardır". Hobileriniz için zevkle emek, zaman harcayabiliyorsanız hedeflerinizi için kim bilir ne kadar büyük bir azim ve disipline sahipsiniz.

Çalışmalarınızın devamını dilerim.
Sağlıklı mutlu huzurlu günler.


Paradox

Çalışkan üye
Yönetici
Kurucu
Moderatör
22 Ara 2016
14,502
5,646
163
www.yavuzcakar.com
Hocam, büyük bir düşünürün de dediği gibi "hobileri olan insanların idealleri de vardır". Hobileriniz için zevkle emek, zaman harcayabiliyorsanız hedeflerinizi için kim bilir ne kadar büyük bir azim ve disipline sahipsiniz.

Çalışmalarınızın devamını dilerim.
Sağlıklı mutlu huzurlu günler.

Teşekkürler.
Bilmukabele.

  • Beğen
Tepkiler: braveturks

symbazz

Çalışkan üye
Yasaklı üye
25 Ara 2016
3,806
2,404
163
54
Bu yaptığınız kolu, diğer normal windows oyunlarında kullanabiliyormuyuz.?


Paradox

Çalışkan üye
Yönetici
Kurucu
Moderatör
22 Ara 2016
14,502
5,646
163
www.yavuzcakar.com
Driver ve programlama yazılımları varmı sizde. ?

Yaptığınız cihazı kullanmak için cihazı programlamanıza veya sürücülerini yüklemenize gerek yok.
Sistem Tak/Kullan mantığı ile çalışıyor.
Gönderilen parçalar arasındaki kart size hazır bir şekilde gönderiliyor.
Siz sadece bağlantılarını yapıyorsunuz.

Cihazı bilgisayara bağladıktan sonra kişiselleştirme yapmak istiyorsanız:
Denetim Masası'ndaki Aygıtlar ve Yazıcılar bölümününden gerekli kişiselleştirmeyi yapabilirsiniz.
Play Station 3 içinde, buton bağlantı noktalarında bazı değişikler yapabiliyorsunuz.
